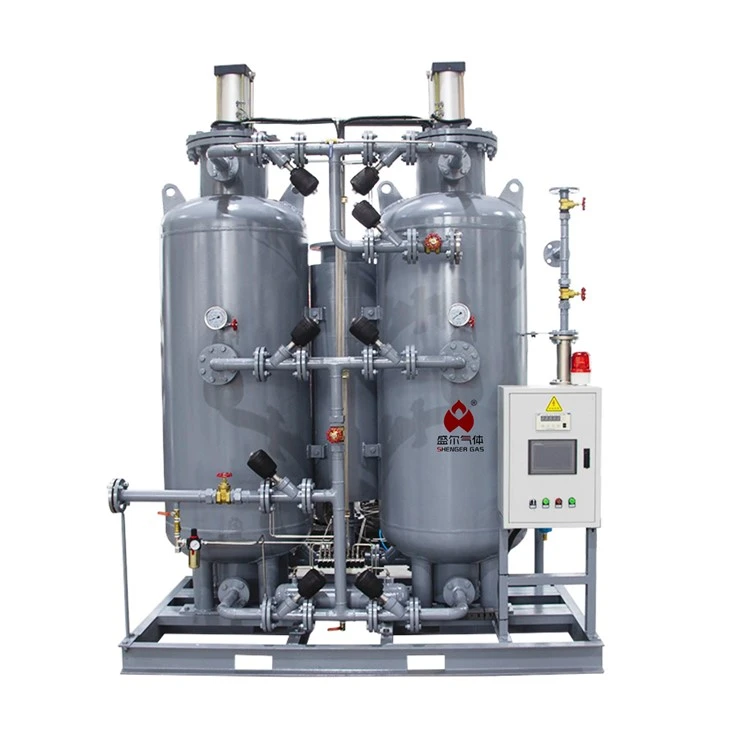

เครื่องกำเนิดไนโตรเจน PSA ความบริสุทธิ์ 99.99%

สำหรับผู้ใช้ในอุตสาหกรรมจำนวนมาก การสร้างไนโตรเจนในไซต์งานไม่ใช่เรื่องฟุ่มเฟือยอีกต่อไป-แต่เป็นความจำเป็นในการควบคุมต้นทุน เครื่องกำเนิดไนโตรเจน PSA ที่มีความบริสุทธิ์ 99.99% ได้กลายเป็นมาตรฐานอ้างอิงสำหรับการใช้งานในปริมาณปานกลางถึงมาก โดยที่ปริมาณออกซิเจนตกค้างจะต้องต่ำกว่า 100 ppm โดยไม่ต้องอาศัยเดวาร์ของเหลวหรือท่อร่วมกระบอกสูบแรงดันสูง โปรไฟล์ผลิตภัณฑ์นี้นำเสนอสถาปัตยกรรมทางเทคนิค ขอบเขตประสิทธิภาพ และข้อควรพิจารณาในการจัดหาสำหรับทีมจัดซื้อและวิศวกรที่ประเมินสินทรัพย์เฉื่อยหรือครอบคลุมในระยะยาว

หลักการทำงาน - การดูดซับด้วยแรงดันสวิงด้วยตะแกรงโมเลกุลคาร์บอน

เครื่องกำเนิดไฟฟ้าใช้ถังดูดซับสองใบที่เต็มไปด้วยตะแกรงโมเลกุลคาร์บอน (CMS) ที่เป็นกรรมสิทธิ์ อากาศอัดที่ผ่านการบำบัดล่วงหน้าจะเข้าสู่ด้านล่างของถังแบบออนไลน์ที่ 6.5–8.5 บาร์(ก.) ภายใต้ความกดดัน โมเลกุลออกซิเจน (เส้นผ่านศูนย์กลางจลน์ 0.346 นาโนเมตร) กระจายเข้าสู่รูขุมขนขนาดเล็กได้เร็วกว่าไนโตรเจน (0.364 นาโนเมตร) ดังนั้น CMS จะรักษา O₂, CO₂ และความชื้นที่ตกค้าง ในขณะที่ไนโตรเจนจะไหลผ่านเบดและออกจากด้านบนเป็นก๊าซของผลิตภัณฑ์ เมื่อชั้นตัวดูดซับเข้าใกล้ความอิ่มตัว ระบบจะสลับไปที่ถังที่สองโดยอัตโนมัติ ในขณะที่ชั้นแรกจะสร้างขึ้นใหม่โดยการลดความดันบรรยากาศลงอย่างรวดเร็ว จากนั้นจะปล่อยออกซิเจนที่ถูกจับออกมาเป็นของเสีย การดำเนินการแบบวนนี้-โดยทั่วไป 40–60 วินาทีต่อเฟส-จะดำเนินต่อไปโดยอัตโนมัติ ทำให้มีการไหลของไนโตรเจนที่เสถียรโดยไม่ต้องใช้สารเคมีหรือการสร้างความร้อนใหม่ เครื่องกำเนิดไนโตรเจน PSA มีความบริสุทธิ์ 99.99% บรรลุระดับที่สูงนี้โดยการใช้เบดที่ลึกกว่า ลำดับวาล์วที่ได้รับการปรับปรุงให้เหมาะสม และเวลาการดูดซับที่ขยายออกไปเล็กน้อย ซึ่งส่งผลต่ออัตราส่วนอากาศต่อไนโตรเจนอย่างหลีกเลี่ยงไม่ได้- ซึ่งเป็นการแลกเปลี่ยนที่ผู้ใช้ปลายทางต้องประเมินเทียบกับข้อกำหนดด้านความบริสุทธิ์ของพวกเขา

เมทริกซ์ประสิทธิภาพ – ความบริสุทธิ์ การไหล และช่วงอุณหภูมิ

การจัดระดับทั้งหมดอิงตาม ISO 8573-1 คุณภาพอากาศคลาส 1.2.1 สภาพขาเข้า อุณหภูมิแวดล้อม 25 องศา และความดันบรรยากาศที่ทางออกของเครื่องกำเนิดไฟฟ้า

สำหรับเครื่องกำเนิดไนโตรเจน PSA ที่มีความบริสุทธิ์ 99.99% ความสามารถในการไหลจะลดลงแบบไม่เป็นเชิงเส้นเมื่อความบริสุทธิ์เพิ่มขึ้น เครื่องกำเนิดไฟฟ้าที่มีอัตรา 800 Nm³/h ที่ 99.5% จะให้พลังงานประมาณ 520–560 Nm³/h ที่ 99.99% ภายใต้สภาวะของคอมเพรสเซอร์ที่เหมือนกัน เส้นโค้งการลดพิกัดนี้มาพร้อมกับข้อเสนอทางเทคนิคแต่ละข้อ ช่วยให้ลูกค้าปรับขนาดเครื่องอัดอากาศป้อนได้อย่างแม่นยำ

การใช้พลังงานและพลังงานจำเพาะ

การใช้พลังงานแสดงเป็นพลังงานจำเพาะต่อ Nm³ ของไนโตรเจนของผลิตภัณฑ์ ที่ความบริสุทธิ์ 99.99% ช่วงทั่วไปคือ 0.38–0.45 kWh/Nm³ รวมถึงเครื่องอัดอากาศ เครื่องทำลมแห้งก่อนการทำความเย็น และระบบควบคุม แต่ไม่รวมบูสเตอร์ภายนอก หากจำเป็น เครื่องกำเนิดไนโตรเจน PSA มีความบริสุทธิ์ 99.99% ทำงานโดยใช้ลำดับวาล์วแปรผันตามเวลาที่ปรับเวลาการดูดซับตามปริมาณออกซิเจนจริงที่วัดโดยเครื่องวิเคราะห์เซอร์โคเนีย การควบคุมแบบวงปิดนี้ช่วยลดการทำให้บริสุทธิ์มากเกินไปในช่วงที่มีความต้องการต่ำ ซึ่งช่วยลดค่าไฟรายปีลงได้ 8–12% เมื่อเทียบกับเครื่องจักรแบบคงที่ มีตัวเลือกการนำความร้อนกลับมาใช้ใหม่ (สำหรับน้ำแจ็คเก็ตคอมเพรสเซอร์) มีให้เลือกแต่เฉพาะไซต์งาน พวกเขาไม่ได้เปลี่ยนแปลงตัวเลขพลังงานหลัก

ข้อมูลจำเพาะทางเทคนิค – ส่วนประกอบหลัก

• ตัวดูดซับ: CMS เกรดสูงที่มีแรงบดมากกว่าหรือเท่ากับ 90 N/เม็ด อายุการเก็บรักษา > 10 ปีภายใต้การทำงานปกติ
• การออกแบบเรือ: เป็นไปตามมาตรฐาน ASME Section VIII / PED 2014/68/EU; ภายในทำจากสแตนเลส 316L เพื่อกันความชื้น
• ประเภทของวาล์ว: กระตุ้นด้วยลม, การออกแบบก้านวาล์วที่ไม่มีการรั่วไหล, อายุการใช้งานของวงจร > 2 ล้านการทำงาน
• ระบบควบคุม: Siemens S7‑1200 PLC พร้อม HMI ขนาด 7", การบันทึกข้อมูลในช่วง 720 ชั่วโมงที่ผ่านมา, RS485 / Ethernet IP สำหรับการรวม DCS
• เครื่องวิเคราะห์ออกซิเจน: เคมีไฟฟ้าหรือพาราแมกเนติก ช่วง 0–10% ความแม่นยำ ±0.5% ของการอ่าน
• การกรองอนุภาค: ตัวกรองรวมตัว 0.01 µm ที่ทางออก (ปริมาณน้ำมันน้อยกว่าหรือเท่ากับ 0.01 มก./ลบ.ม.)
• ไฟฟ้า: 380–480 V / 3Ph / 50/60 Hz, ควบคุมแรงดันไฟฟ้า 24 V DC

ชิ้นส่วนที่เปียกทั้งหมดจะถูกผ่านและทำให้แห้งก่อนการประกอบ เครื่องกำเนิดไฟฟ้าแต่ละเครื่องใช้เวลาทำงานต่อเนื่อง 72 ชั่วโมงโดยมีโหลดจำลองก่อนลัง

การใช้งานทางอุตสาหกรรม – ที่ความบริสุทธิ์ 99.99% ช่วยเพิ่มมูลค่า

ระดับความบริสุทธิ์นี้ระบุไว้เมื่อออกซิเจนปริมาณน้อยทำให้เกิดปฏิกิริยาออกซิเดชัน ปฏิกิริยาโพลีเมอไรเซชัน หรือฤทธิ์ทางจุลชีววิทยา ภาคส่วนทั่วไป ได้แก่:

• การสังเคราะห์ทางเคมี: เครื่องปฏิกรณ์แบบคลุมระหว่างการเติมความร้อนแบบคายความร้อน การล้างสายการถ่ายโอนก่อนที่จะโหลดตัวเร่งปฏิกิริยา
• การผลิต API ทางเภสัชกรรม: โถปั่นเหวี่ยงแบบเฉื่อยและกรวยอบแห้ง โดยที่ไอตัวทำละลายและส่วนผสมของออกซิเจนจะต้องต่ำกว่า LEL
• การประกอบอิเล็กทรอนิกส์: ระบบนำคลื่นบัดกรีแบบ Reflow และเครื่องพิมพ์สเตนซิล SMT ซึ่งการปนเปื้อนของออกซิเจนส่งผลต่อมุมเปียกของบัดกรี
• การรักษาความร้อนด้วยโลหะ: การหลอมทองแดง อลูมิเนียม และสเตนเลสบางเกรดที่ต้องการผิวที่สดใสโดยไม่ต้องปรับขนาด
• น้ำมันและก๊าซนอกชายฝั่ง: การเริ่มต้นไนโตรเจนสำหรับการยกก๊าซ การกระตุ้นบ่อน้ำ และทำให้ท่อแห้งหลังจากการทดสอบไฮโดรเทส
• บรรยากาศดัดแปลงเกรดอาหาร: แม้ว่า 99.99% จะสูงกว่าความต้องการอาหารทั่วไป แต่ก็ใช้สำหรับการคั่วถั่วที่มีไขมันสูงและการบดเครื่องเทศเพื่อป้องกันกลิ่นหืน

ไม่แนะนำให้ใช้เครื่องกำเนิดไฟฟ้าสำหรับการหายใจโดยใช้อากาศหรือระบบช่วยชีวิตทางการแพทย์โดยตรงโดยไม่มีการรับรองเพิ่มเติม

การรับรองและการปฏิบัติตามมาตรฐาน

การลื่นไถลมาตรฐานแต่ละอันเป็นไปตามกรอบงานต่อไปนี้:

• อุปกรณ์แรงดัน: PED Category II หรือ III (ขึ้นอยู่กับปริมาตร) / ASME U‑stamp ตามคำขอ
• ความปลอดภัยทางไฟฟ้า: IEC 60204-1, เครื่องหมาย CE
• สิ่งแวดล้อม: คำสั่งเสียงรบกวนต่ำ 2000/14/EC; การระบายคอนเดนเสทแบบไร้น้ำมันพร้อมตัวแยกเสริม
• การจัดการคุณภาพ: ผลิตภายใต้ ISO 9001:2015 พร้อมใบรับรองวัสดุที่ตรวจสอบย้อนกลับได้ (EN 10204 3.1) สำหรับชิ้นส่วนรับแรงกดทั้งหมด
• โซน ATEX – การดำเนินการเสริมสำหรับโซน 2/22 พร้อมแผงควบคุมและชุดสายดินที่ผ่านการรับรอง

การตรวจสอบโดยบุคคลที่สามโดย BV, TÜV หรือ SGS สามารถจัดการได้โดยลูกค้าเป็นผู้รับผิดชอบ โดยมีการกำหนดจุดพยานในขั้นตอนการสั่งซื้อ การทดสอบการอนุมัติประเภทจะยังคงอยู่ในเอกสารทางวิศวกรรมของเราเพื่อใช้อ้างอิง

ความสามารถในการจัดส่งและการปรับแต่งโครงการ

ขอบเขตการจัดส่งครอบคลุมถึงระบบไถลของเครื่องกำเนิดไฟฟ้า ชุดกรองล่วงหน้า เครื่องวิเคราะห์ออกซิเจน แผง PLC และวัสดุสิ้นเปลืองในการสตาร์ทเครื่อง (เติม CMS หนึ่งรายการ) ตัวเลือกการปรับแต่งได้แก่:

• ช่องจ่ายแรงดันสูง (สูงสุด 30 บาร์(ก.)) พร้อมระบบเพิ่มแรงดันในตัว
• ตู้คอนเทนเนอร์ (ISO 20'/40') สำหรับการใช้งานกลางแจ้งหรือนอกชายฝั่ง พร้อมระบบ HVAC และการตรวจจับอัคคีภัย
• การขยายแบบโมดูลาร์ – การออกแบบรถไฟคู่ขนานทำให้เพิ่มกำลังการผลิตในอนาคตได้โดยไม่ทำให้อุปกรณ์ที่มีอยู่เสียหาย
• การตรวจสอบระยะไกลผ่านเกตเวย์ 4G พร้อมการส่งต่อสัญญาณเตือนไปยังทีมบำรุงรักษา
• เครื่องมือพิเศษ – เครื่องวัดจุดน้ำค้างช่วงสูง เครื่องวิเคราะห์ CO₂ หรือเครื่องรวมการไหลพร้อมเอกสารที่พิมพ์ออกมา

การดำเนินโครงการเป็นไปตามขั้นตอนการทำงานที่มีโครงสร้าง: วิศวกรรมขั้นพื้นฐาน → การตรวจสอบเค้าโครง 3 มิติ → การประดิษฐ์ → การทดสอบการยอมรับจากโรงงาน (FAT) → การบรรจุ → การติดตั้งภายใต้การดูแล ลูกค้าจะได้รับโฟลเดอร์ส่งมอบแบบดิจิทัลซึ่งประกอบด้วย P&ID แผนภาพการเดินสายไฟ คู่มือ O&M และกำหนดการหล่อลื่น

การสนับสนุนบริการ - การป้องกันและการคาดการณ์

รูปแบบการบริการของเรามุ่งเน้นไปที่การยืดอายุของตัวดูดซับและการบำรุงรักษาวาล์ว เราให้บริการ:

• การตรวจสอบประสิทธิภาพประจำปี – การบันทึกโปรไฟล์ออกซิเจนในสถานที่ การตรวจสอบปริมาณการใช้อากาศ และการทดสอบการรั่วไหลของวาล์ว
• ความช่วยเหลือในการวินิจฉัยระยะไกล – ทีมวิศวกรของเราเข้าถึง PLC (โดยได้รับอนุญาตจากลูกค้า) เพื่อปรับแต่งรอบเวลาสำหรับการเปลี่ยนแปลงสภาวะแวดล้อม
• ชุดอะไหล่ – รายการสต็อคสองปีที่แนะนำ รวมถึงชุดซีล วาล์วไพล็อต และส่วนประกอบตัวกรอง
• แพคเกจการฝึกอบรม – การฝึกอบรมผู้ปฏิบัติงานสองวันเต็มในสถานประกอบการของคุณ ครอบคลุมถึงการเริ่มต้น การปิดระบบ การหยุดฉุกเฉิน และการค้นหาข้อผิดพลาดแบบง่าย

เราไม่ขายการรับประกันเพิ่มเติมเพื่อเป็นกลไกทางการตลาด แต่เราเสนอสัญญาบริการบวกต้นทุนที่โปร่งใสซึ่งครอบคลุมค่าแรง การเดินทาง และชิ้นส่วนตามต้นทุนจริง วิธีการนี้ได้รับการพิสูจน์แล้วว่าประหยัดกว่าสำหรับลูกค้าที่มีทีมงานบำรุงรักษาภายใน

เหตุใดจึงเลือกเครื่องกำเนิดไฟฟ้านี้สำหรับห่วงโซ่อุปทานของคุณ

ความน่าเชื่อถือในการจ่ายไนโตรเจนส่งผลต่อเวลาทำงานในการผลิตโดยตรง เครื่องกำเนิดไฟฟ้าที่ลอยอยู่ในความบริสุทธิ์บังคับให้ผู้ปฏิบัติงานต้องไล่อากาศมากเกินไป (สิ้นเปลืองอากาศอัด) หรือหยุดชุดการทดสอบออกซิเจนซ้ำ แนวทางทางวิศวกรรมของเรา-การกำหนดขนาดปริมาตรตัวดูดซับ ระยะเวลาของรอบการทำงาน และถังบัฟเฟอร์อากาศเป็นระบบไฮดรอลิกเดี่ยว-ทำให้มั่นใจว่าเครื่องกำเนิดไนโตรเจน PSA มีความบริสุทธิ์ 99.99% จะยังคงค่าที่ตั้งไว้ แม้ว่าแรงดันป้อนจะผันผวน ±0.5 บาร์ก็ตาม เราผลิตภาชนะรับแรงดันภายในบริษัทและดูแลรักษา CMS ให้เต็มรายการ ดังนั้นระยะเวลาในการผลิตจึงสามารถคาดการณ์ได้ รถไถเดินตามทุกคันออกจากศูนย์บริการของเราพร้อมกับรายงานผลการทดสอบที่ลงนามแล้ว ไม่ใช่ใบรับรองทั่วไป สำหรับการใช้งานที่สำคัญ เรายังสามารถจัดหาตัวรับบัฟเฟอร์ไนโตรเจนเสริมเพื่อให้ครอบคลุมความต้องการสูงสุดชั่วขณะ โดยแยกการตอบสนองของเครื่องกำเนิดไฟฟ้าออกจากกระบวนการชั่วคราวได้อย่างมีประสิทธิภาพ

Shenger Gas เชี่ยวชาญในการแยกก๊าซอุตสาหกรรมแต่เพียงผู้เดียว การศึกษาภายในของเราเกี่ยวกับอายุของ CMS และการสึกหรอของวาล์วให้ความรู้เชิงปฏิบัติ ไม่ใช่การตลาด ขอความสมดุลระหว่างมวลและพลังงานเฉพาะสถานที่-เอกสารดังกล่าวจะช่วยขับเคลื่อนการตัดสินใจลงทุนของคุณ เราแสดงให้เห็นความแตกต่างผ่านข้อมูล ไม่ใช่การกล่าวอ้าง
